Соединители болтовые с угловым расположением болтов луженые

Соединители СБЕ (GPH) — универсальные кабельные гильзы евросерии, аналог GPH с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 35 кВ включительно.

Основным преимуществом соединителей СБЕ (GPH) является нейтральное по отношению к проводникам гальваническое (медь-олово) покрытие. Оно исключает возможность возникновения гальванической пары при соединении меди и алюминия без герметизации.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку и стандартных болтовых, наконечники и соединители GPH перекрывают еще более широкий диапазон сечений (по сравнению с обычной евросерией) и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости муфты также могут быть укомплектованы наконечниками евросерии с угловым расположением болтов (типы НБЕ и СБЕ или НБЕ (GPH) и СБЕ (GPH)).

Завод «КВТ» — единственное производство в России, серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

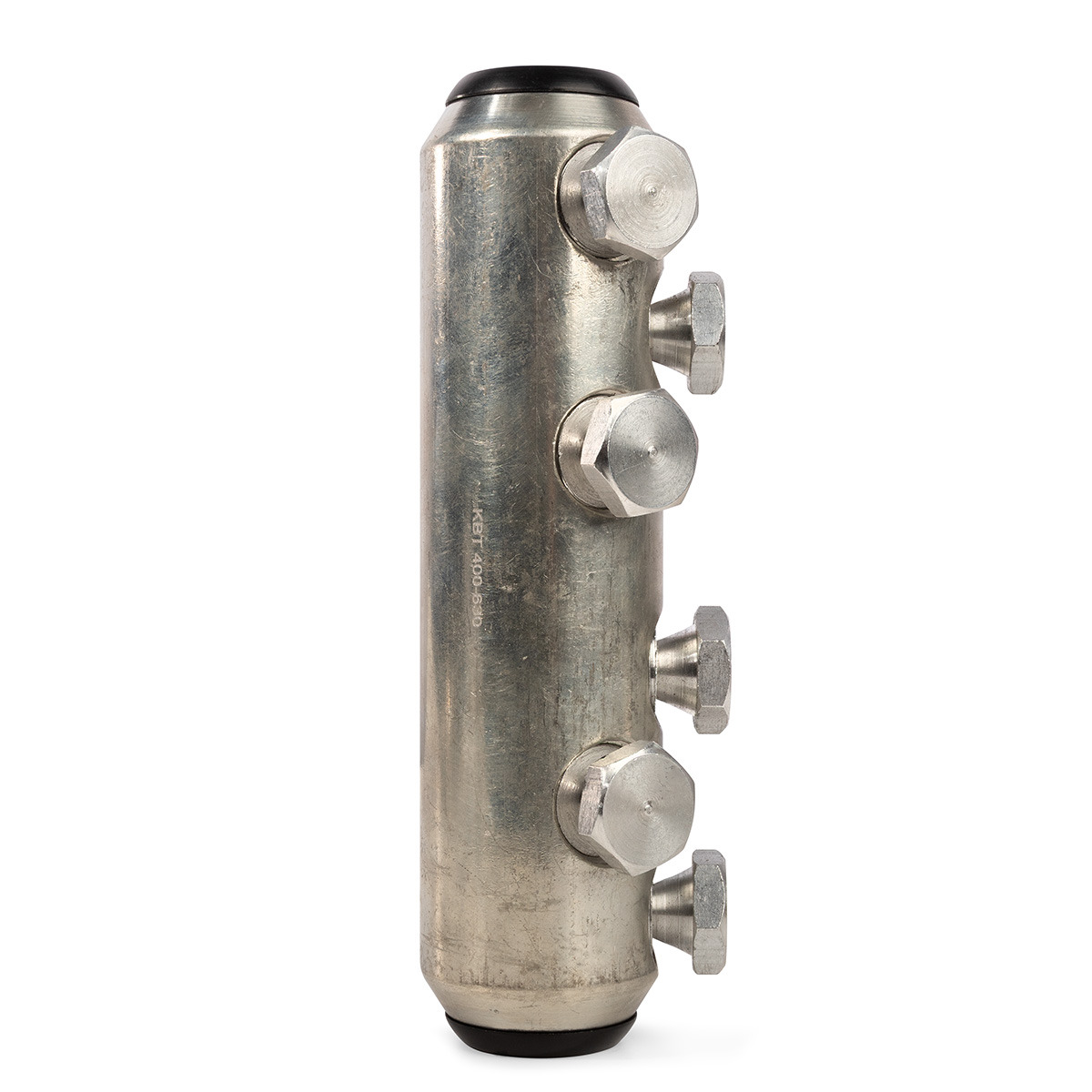

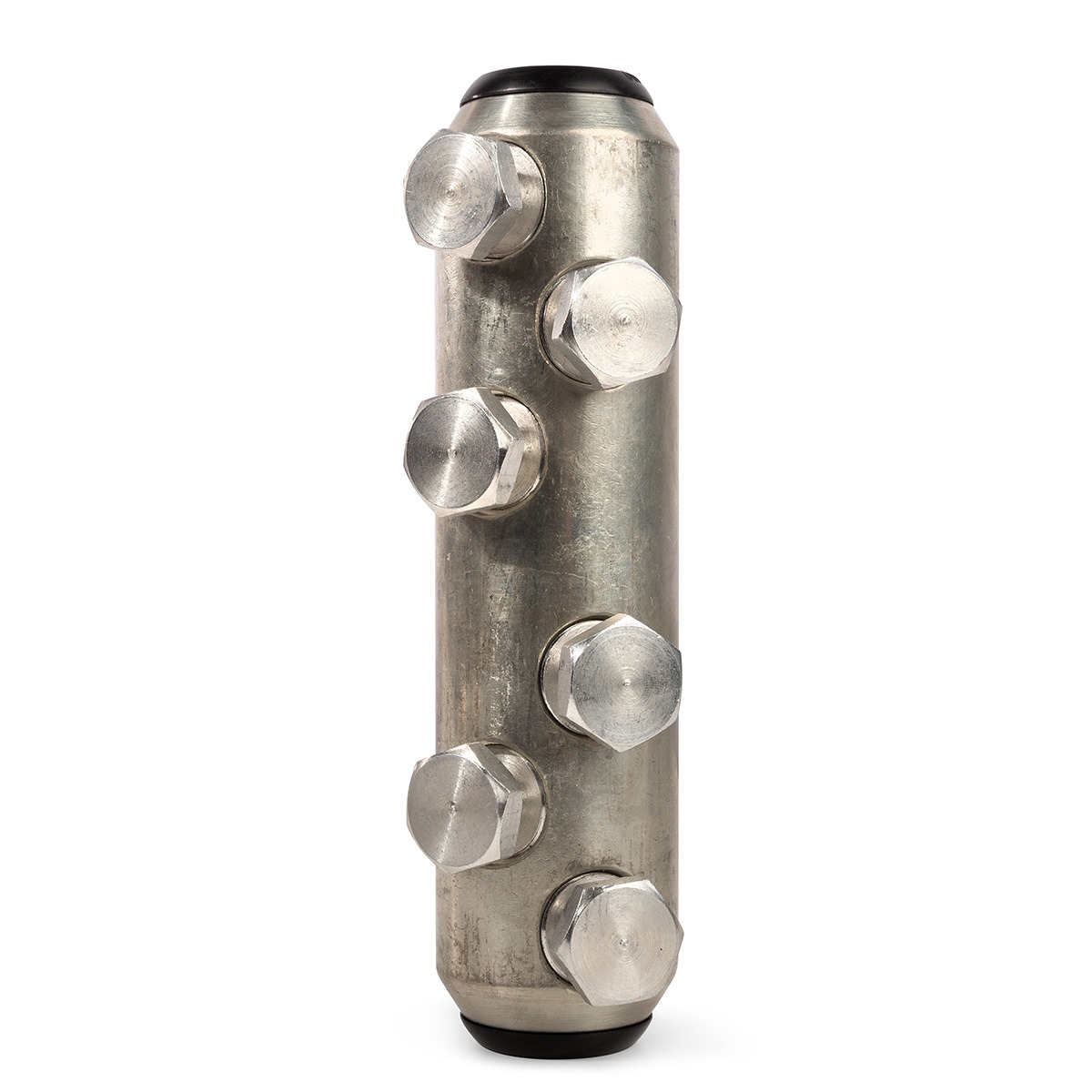

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

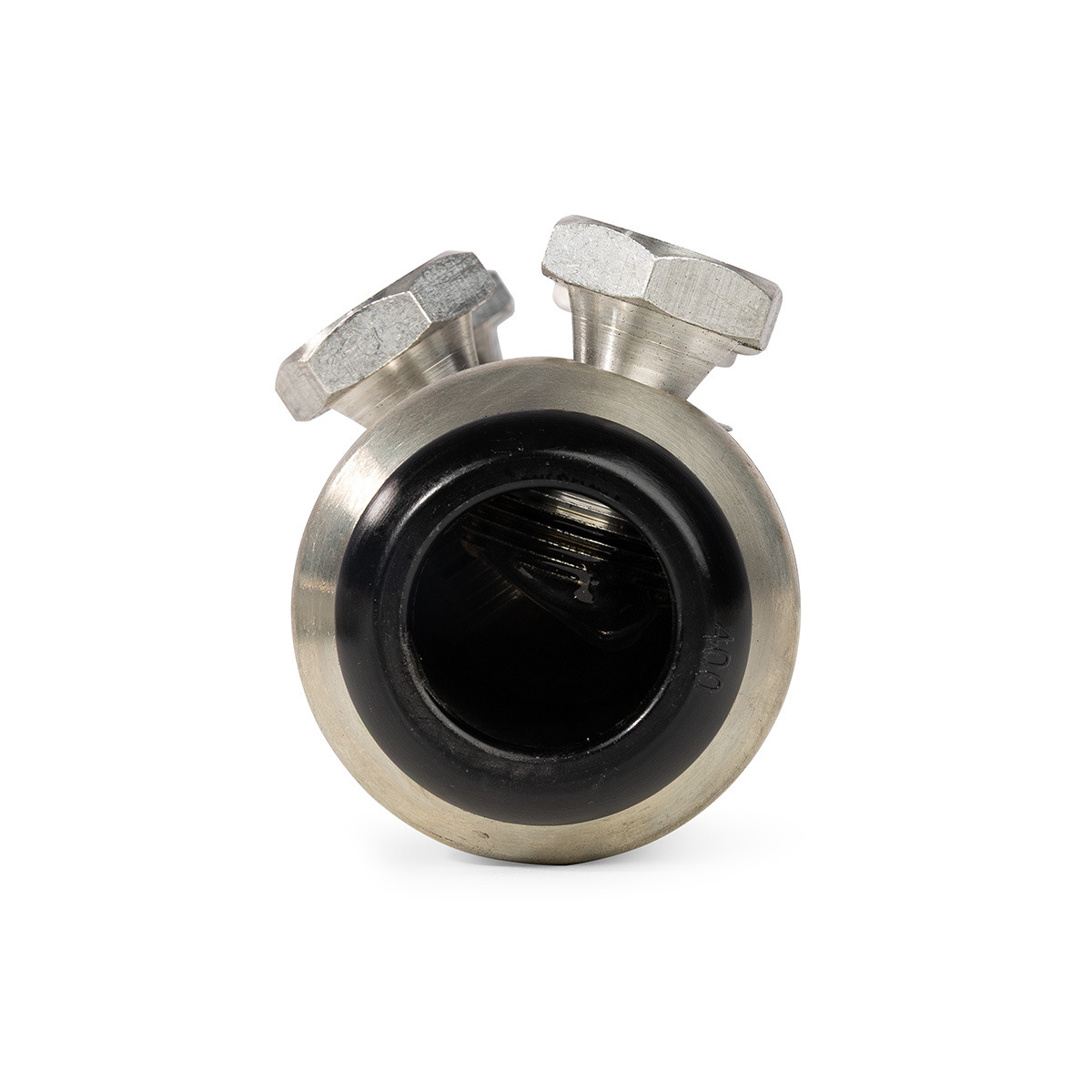

Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ (GPH) размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

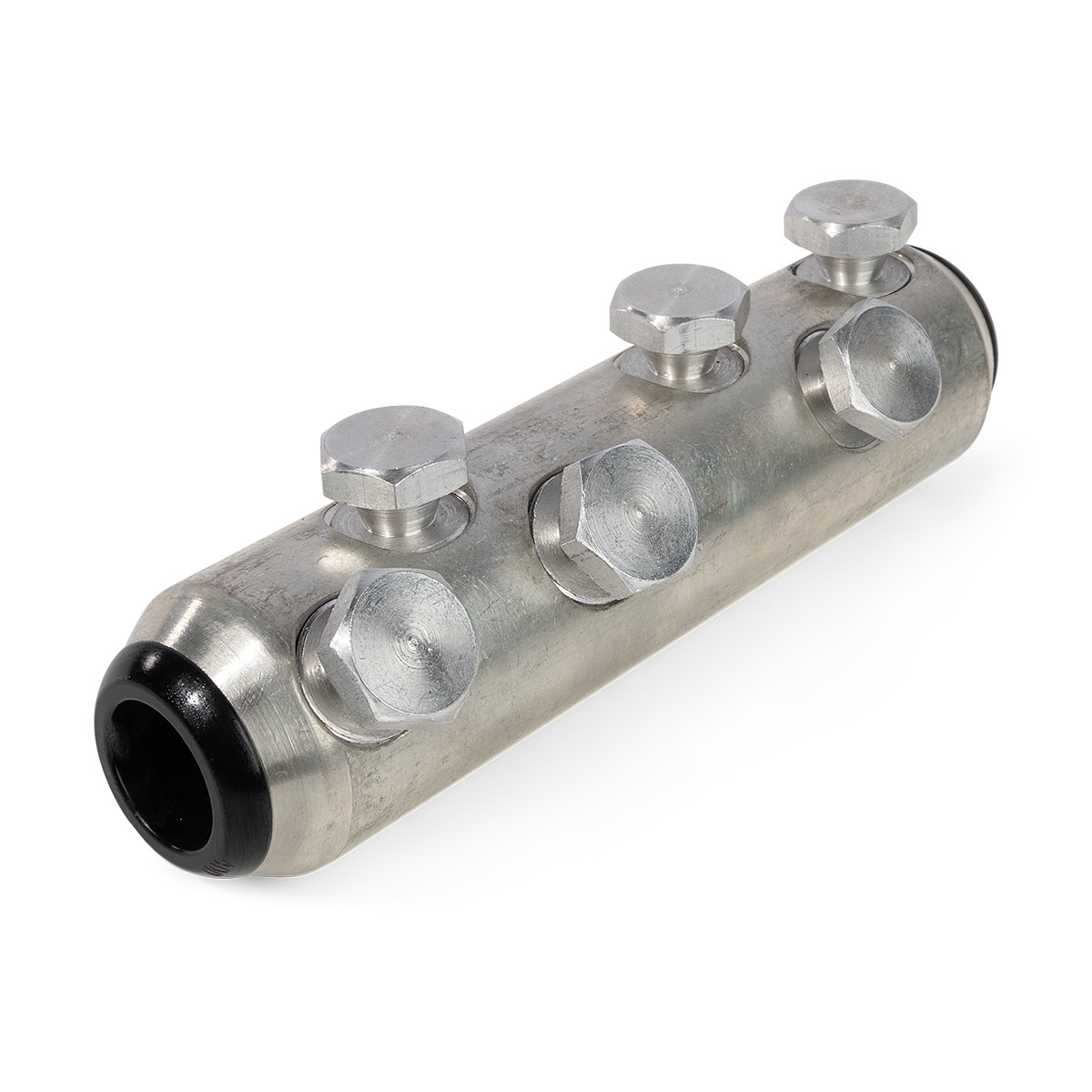

Болтовые гильзы «КВТ» (GPH) оснащены 4 и 6 (начиная с сечения 185/400 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек срыв головки болта всегда происходит вровень либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые гильзы «КВТ» (GPH) выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

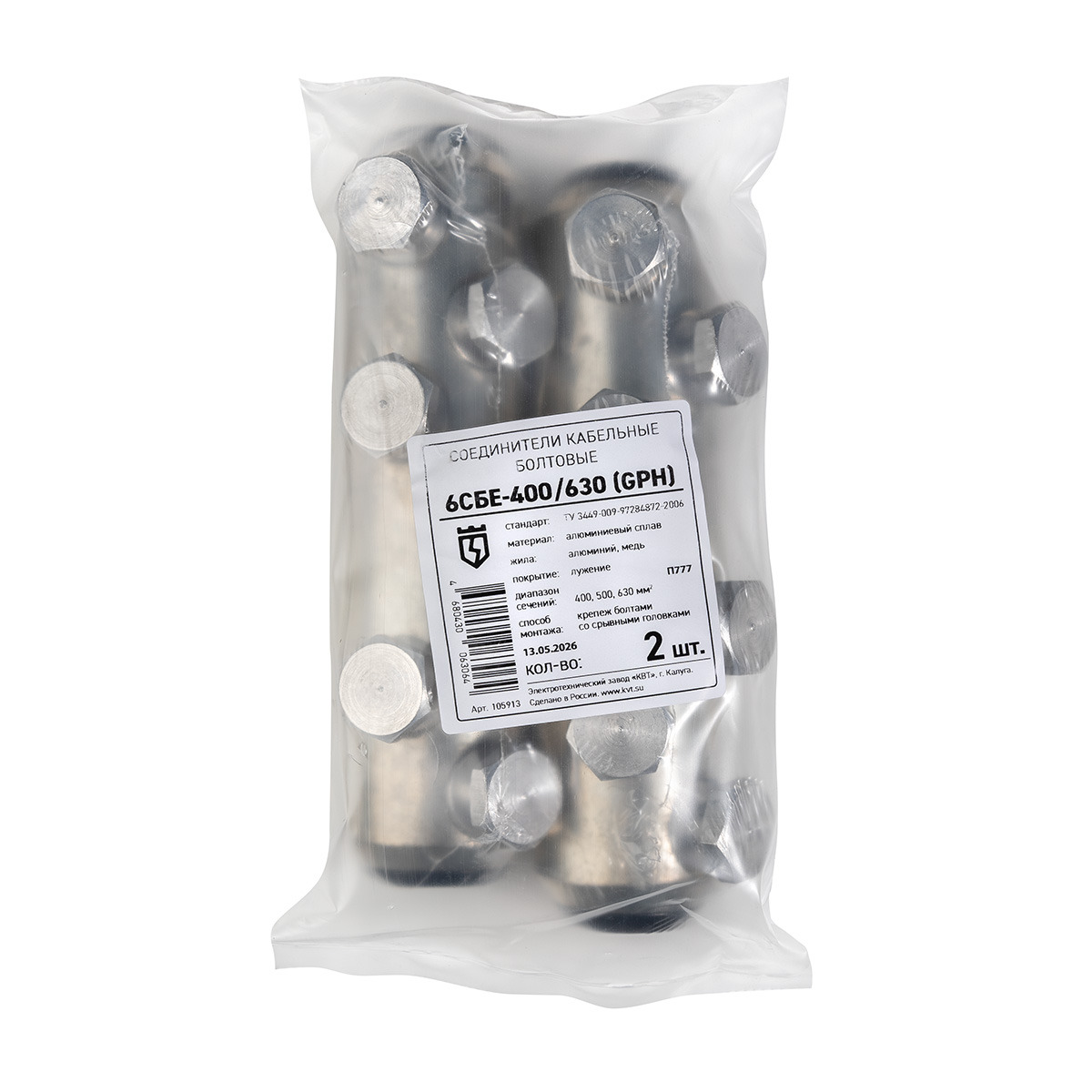

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
