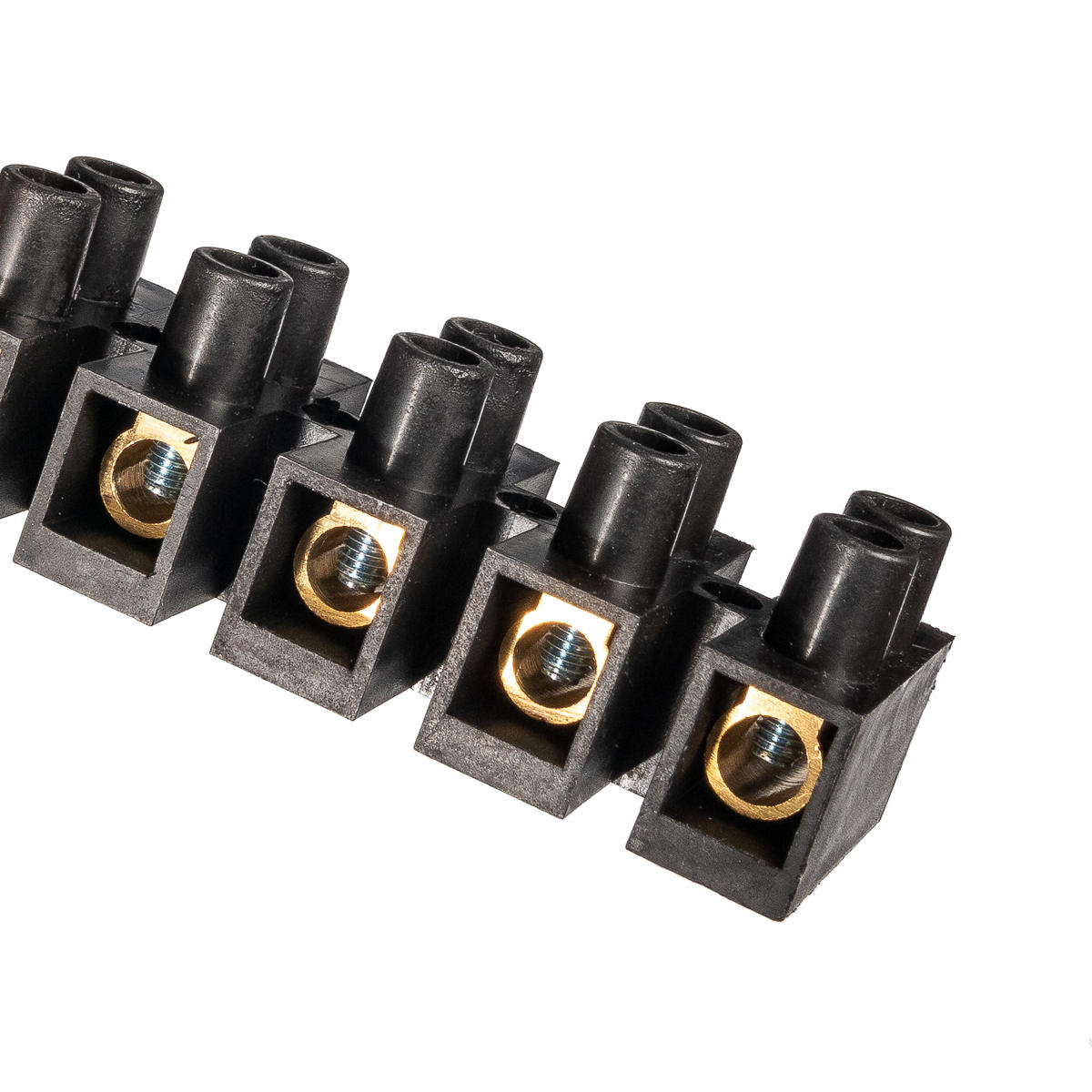

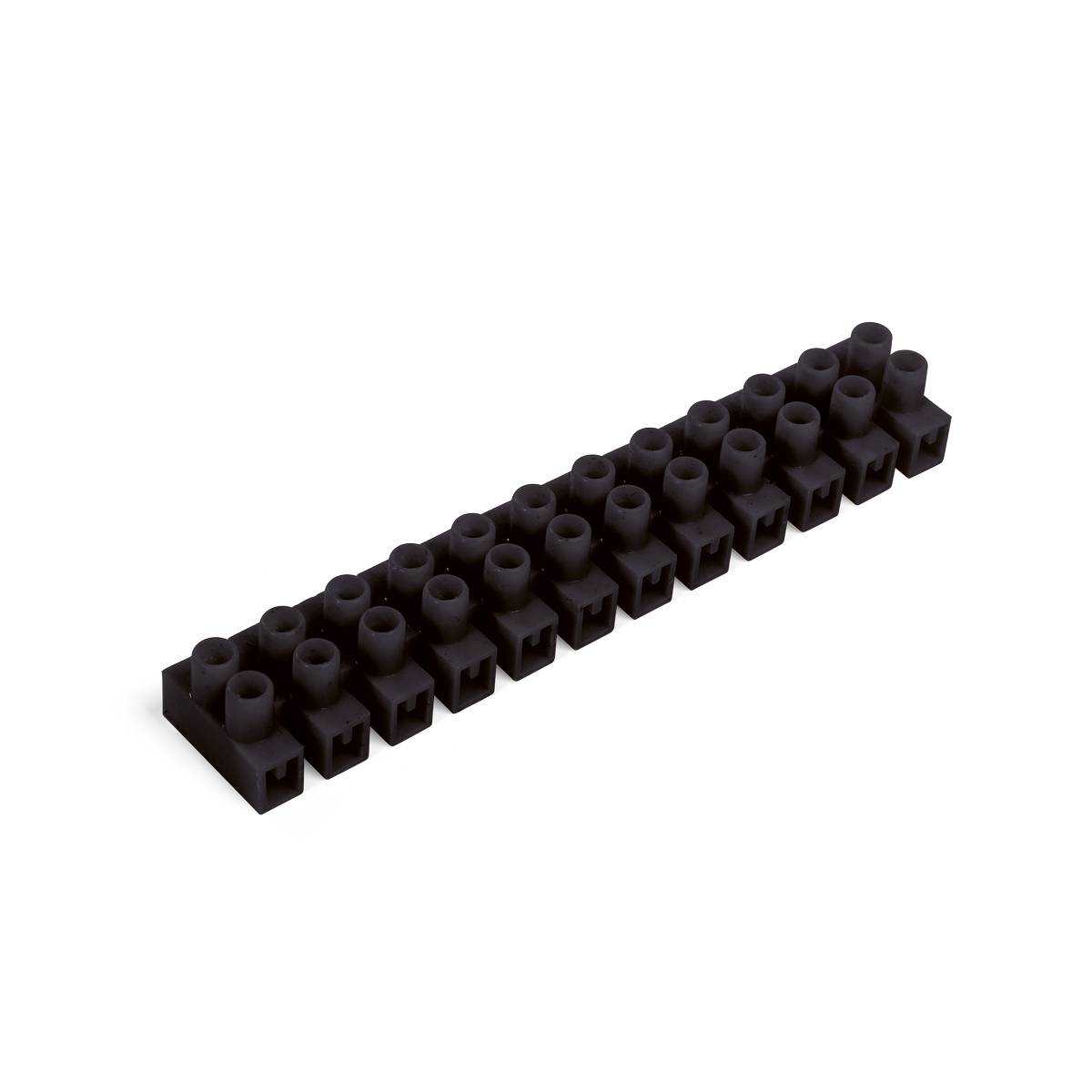

Зажим винтовой изолированный
тип:
ЗВИнг
- Предназначены для соединения многожильных кабелей и проводов методом винтовой фиксации
- Зажимы винтовые изолированные предполагают монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами
- Рабочее напряжение: до 400 В
- Материал корпуса: полипропилен, не поддерживает горение
- Материал соединителей: латунь марки ЛС58-2
- Материал винтов: сталь
- Не требуют специального инструмента для монтажа
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| ЗВИнг-6А (1-4мм²) (чер) (КВТ) | 10 | шт |
73.18 | сравнить | |
| ЗВИнг-10А (1.5-6мм²) (чер) (КВТ) | 10 | шт |
107.97 | сравнить | |
| ЗВИнг-16А (2.5-10.0мм²) (чер) (КВТ) | 10 | шт |
115.09 | сравнить | |
| ЗВИнг-20А (2.5-10мм²) (чер) (КВТ) | 10 | шт |
126.03 | сравнить | |
| ЗВИнг-60А (4-16мм²) (чер) (КВТ) | 10 | шт |
280.21 | сравнить | |
| ЗВИнг-80А (6-25мм²) (чер) (КВТ) | 10 | шт |
501.66 | сравнить | |
| ЗВИнг-100А (6-35мм²) (чер) (КВТ) | 10 | шт |
668.97 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ЗВИнг-6А (1-4мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039199 | 10.5 | 7.5 | 2.5 | 0.156 | 0.000197 | |
| ЗВИнг-10А (1.5-6мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039205 | 12.5 | 9 | 3 | 0.248 | 0.000338 | |
| ЗВИнг-16А (2.5-10.0мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039212 | 13 | 10 | 3.5 | 0.284 | 0.000455 | |
| ЗВИнг-20А (2.5-10мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039229 | 10 | 13.5 | 3.5 | 0.336 | 0.000473 | |
| ЗВИнг-60А (4-16мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039243 | 19 | 13 | 5 | 0.752 | 0.001235 | |
| ЗВИнг-80А (6-25мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039250 | 21 | 16.5 | 5.5 | 1.47 | 0.001906 | |
| ЗВИнг-100А (6-35мм²) (чер) (КВТ) | 10 | п/э пакет |
4680430039267 | 23.5 | 18.5 | 6 | 1.93 | 0.002609 |
| SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | H (мм) | D (мм) | A (мм) | A₁ (мм) |
|---|---|---|---|---|---|---|---|
| ЗВИнг-6А (1-4мм²) (чер) (КВТ) | 112.5 | 15.6 | 12.8 | 3.3 | 9.5 | 3.3 | |
| ЗВИнг-10А (1.5-6мм²) (чер) (КВТ) | 128 | 20.6 | 15 | 4.2 | 10.8 | 4.2 | |
| ЗВИнг-16А (2.5-10.0мм²) (чер) (КВТ) | 137.3 | 22.5 | 16.6 | 4.5 | 11.5 | 4.5 | |
| ЗВИнг-20А (2.5-10мм²) (чер) (КВТ) | 137.3 | 22.7 | 17.7 | 4.6 | 12 | 4.7 | |
| ЗВИнг-60А (4-16мм²) (чер) (КВТ) | 185.5 | 29.2 | 24 | 6.6 | 15.8 | 6.6 | |
| ЗВИнг-80А (6-25мм²) (чер) (КВТ) | 204.5 | 32.6 | 27.2 | 8 | 17.3 | 7 | |
| ЗВИнг-100А (6-35мм²) (чер) (КВТ) | 250 | 45.6 | 30.6 | 9 | 21.5 | 9 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|
| ЗВИнг-6А (1-4мм²) (чер) (КВТ) | 0.4 |
4/ 2.5/ 1.5/ 1.0 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-10А (1.5-6мм²) (чер) (КВТ) | 0.4 |
4/ 6/ 2.5/ 1.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-16А (2.5-10.0мм²) (чер) (КВТ) | 0.4 |
4/ 6/ 10/ 2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-20А (2.5-10мм²) (чер) (КВТ) | 0.4 |
4/ 6/ 10/ 2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-60А (4-16мм²) (чер) (КВТ) | 0.4 |
4/ 6/ 10/ 16 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-80А (6-25мм²) (чер) (КВТ) | 0.4 |
6/ 10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
|
| ЗВИнг-100А (6-35мм²) (чер) (КВТ) | 0.4 |
6/ 10/ 16/ 25/ 35 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
черный |
винтовой зажим |
