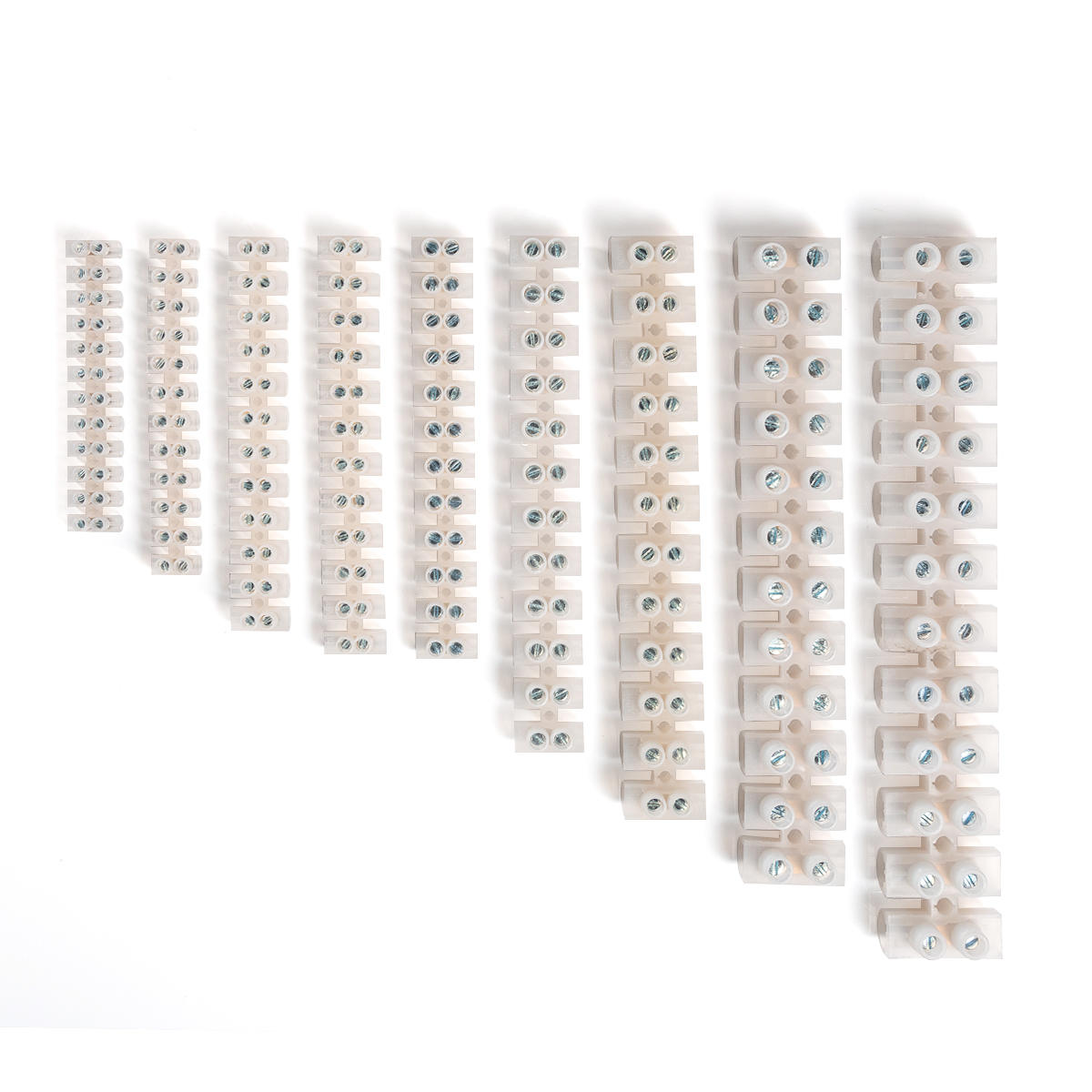

Зажим винтовой изолированный
тип:
ЗВИ
- Предназначены для соединения многожильных кабелей и проводов методом винтовой фиксации
- Зажимы винтовые изолированные предполагают монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами
- Рабочее напряжение: до 400 В
- Материал корпуса: полиэтилен
- Материал соединителей: латунь марки ЛС58-2
- Материал винтов: сталь
- Не требуют специального инструмента для монтажа
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| ЗВИ-3А (0.5-2.5мм²) (КВТ) | 10 | шт |
64.14 | сравнить | |
| ЗВИ-6А (1-4мм²) (КВТ) | 10 | шт |
66.23 | сравнить | |
| ЗВИ-10А (1.5-6мм²) (КВТ) | 10 | шт |
98.54 | сравнить | |
| ЗВИ-16А (2.5-10.0мм²) (КВТ) | 10 | шт |
105.07 | сравнить | |
| ЗВИ-20А (2.5-10мм²) (КВТ) | 10 | шт |
114.69 | сравнить | |
| ЗВИ-30А (2.5-16мм²) (КВТ) | 10 | шт |
149.23 | сравнить | |
| ЗВИ-60А (4-16мм²) (КВТ) | 10 | шт |
255.75 | сравнить | |
| ЗВИ-80А (6-25мм²) (КВТ) | 10 | шт |
457.74 | сравнить | |
| ЗВИ-100А (6-35мм²) (КВТ) | 10 | шт |
610.56 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ЗВИ-3А (0.5-2.5мм²) (КВТ) | 10 | п/э пакет |
4680430039090 | 9 | 8.5 | 2.5 | 0.144 | 0.000191 | |
| ЗВИ-6А (1-4мм²) (КВТ) | 10 | п/э пакет |
4680430039106 | 10.5 | 7.5 | 3 | 0.156 | 0.000236 | |
| ЗВИ-10А (1.5-6мм²) (КВТ) | 10 | п/э пакет |
4680430039113 | 12.5 | 9 | 3 | 0.252 | 0.000338 | |
| ЗВИ-16А (2.5-10.0мм²) (КВТ) | 10 | п/э пакет |
4680430039120 | 13.5 | 10 | 3 | 0.28 | 0.000405 | |
| ЗВИ-20А (2.5-10мм²) (КВТ) | 10 | п/э пакет |
4680430039137 | 13.5 | 10 | 3.5 | 0.33 | 0.000473 | |
| ЗВИ-30А (2.5-16мм²) (КВТ) | 10 | п/э пакет |
4680430039144 | 16.5 | 11 | 4 | 0.476 | 0.000726 | |
| ЗВИ-60А (4-16мм²) (КВТ) | 10 | п/э пакет |
4680430039151 | 18.5 | 13 | 4.5 | 0.732 | 0.001082 | |
| ЗВИ-80А (6-25мм²) (КВТ) | 10 | п/э пакет |
4680430039168 | 20.5 | 16 | 6 | 1.382 | 0.001968 | |
| ЗВИ-100А (6-35мм²) (КВТ) | 10 | п/э пакет |
4680430039175 | 23 | 18 | 5.5 | 1.824 | 0.002277 |
| SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | H (мм) | D (мм) | A (мм) | A₁ (мм) |
|---|---|---|---|---|---|---|---|
| ЗВИ-3А (0.5-2.5мм²) (КВТ) | 91.4 | 15.6 | 10.8 | 3 | 7.5 | 3 | |
| ЗВИ-6А (1-4мм²) (КВТ) | 112.5 | 15.6 | 12.8 | 3.3 | 9.5 | 3.3 | |
| ЗВИ-10А (1.5-6мм²) (КВТ) | 128 | 20.6 | 15 | 4.2 | 10.8 | 4.2 | |
| ЗВИ-16А (2.5-10.0мм²) (КВТ) | 137.3 | 22.5 | 16.6 | 4.5 | 11.5 | 4.5 | |
| ЗВИ-20А (2.5-10мм²) (КВТ) | 137.3 | 22.7 | 17.7 | 4.6 | 12 | 4.7 | |
| ЗВИ-30А (2.5-16мм²) (КВТ) | 164.5 | 25.3 | 19 | 5.5 | 14.2 | 5.6 | |
| ЗВИ-60А (4-16мм²) (КВТ) | 185.5 | 29.2 | 24 | 6.6 | 15.8 | 6.6 | |
| ЗВИ-80А (6-25мм²) (КВТ) | 204.5 | 32.6 | 27.2 | 8 | 17.3 | 7 | |
| ЗВИ-100А (6-35мм²) (КВТ) | 250 | 45.6 | 30.6 | 9 | 21.5 | 9 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|
| ЗВИ-3А (0.5-2.5мм²) (КВТ) | 0.4 |
0.5/ 1.5/ 2.5/ 1.0/ 0.75 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-6А (1-4мм²) (КВТ) | 0.4 |
4/ 2.5/ 1.5/ 1.0 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-10А (1.5-6мм²) (КВТ) | 0.4 |
4/ 6/ 2.5/ 1.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-16А (2.5-10.0мм²) (КВТ) | 0.4 |
4/ 6/ 10/ 2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-20А (2.5-10мм²) (КВТ) | 0.4 |
4/ 6/ 10/ 2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-30А (2.5-16мм²) (КВТ) | 0.4 |
4/ 6/ 10/ 16/ 2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-60А (4-16мм²) (КВТ) | 0.4 |
4/ 6/ 10/ 16 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-80А (6-25мм²) (КВТ) | 0.4 |
6/ 10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
|
| ЗВИ-100А (6-35мм²) (КВТ) | 0.4 |
6/ 10/ 16/ 25/ 35 |
1/ 2/ 3/ 4/ 5/ 6 |
латунь |
прозрачный |
винтовой зажим |
